G型手動影像儀VMS-2010G
適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。
RATional
產品用途:
適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。
產品特點：
1.自主開發的QMS3D-M軟件，高清晰彩色攝像機；
2.軟件輔助調光，便于使用者知道光是否過度飽和；
3.可實現高度輔助測量；
4.可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量；
5.腳踏開關與軟件配合，操作更簡便。
技術規格參數：
|
工 作 臺 |
型 號 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
| 金屬臺尺寸 | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |

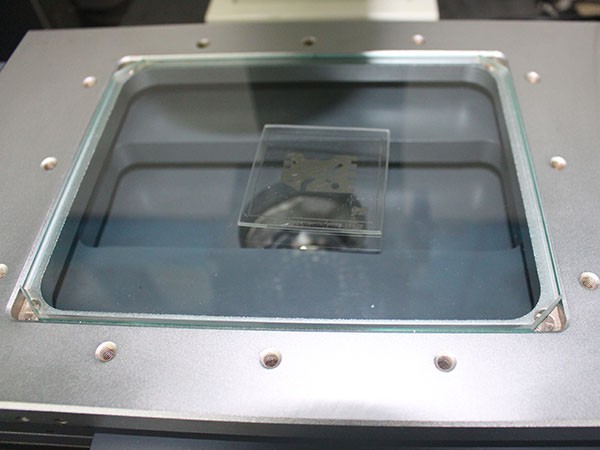

| 玻璃臺尺寸 | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
| 運動行程 | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Z軸升降行程 | 150（特殊訂購達300,VMS-4030G可訂購至400） | |||||
| 截面原點一致性誤差(μm) | G型：E0≤30（Z軸升降行程每100mm）; | |||||
| X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm) | ||||||
|
影 像 系 統 |
G型 | |||||
| 1/3”彩色CCD攝像機 | ||||||
| 變倍鏡頭倍率：0.7X~4.5X | ||||||
| 視頻倍率：26.6~171X | ||||||
| 物方視場：8.1mm~1.3m | ||||||
| 表面光源與透射光源均用LED，亮度可調 | ||||||
建議放置臺 載重要求≥350KG 尺寸（長×寬×高）1000×600×500（mm）
G型手動影像儀VMS-2010G規格參數Specs
|
工 作 臺 |
型 號 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
| 金屬臺尺寸 | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 玻璃臺尺寸 | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
| 運動行程 | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Z軸升降行程 | 150（特殊訂購達300,VMS-4030G可訂購至400） | |||||
| 截面原點一致性誤差(μm) | G型：E0≤30（Z軸升降行程每100mm）; | |||||
| X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm) | ||||||
|
影 像 系 統 |
G型 | |||||
| 1/3”彩色CCD攝像機 | ||||||
| 變倍鏡頭倍率：0.7X~4.5X | ||||||
| 視頻倍率：26.6~171X | ||||||
| 物方視場：8.1mm~1.3m | ||||||
| 表面光源與透射光源均用LED，亮度可調 | ||||||
建議放置臺 載重要求≥350KG 尺寸（長×寬×高）1000×600×500（mm）
G型手動影像儀VMS-2010G包裝清單Detail
|
名稱 |
貨號 |
宣傳冊 |
操作說明書 |
清單 |
|
G型手動影像儀 |
VMS-2010G |
|
|
/
|
G型手動影像儀VMS-2010G售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
G型手動影像儀 |
VMS-2010G |
一年 |
/
|
